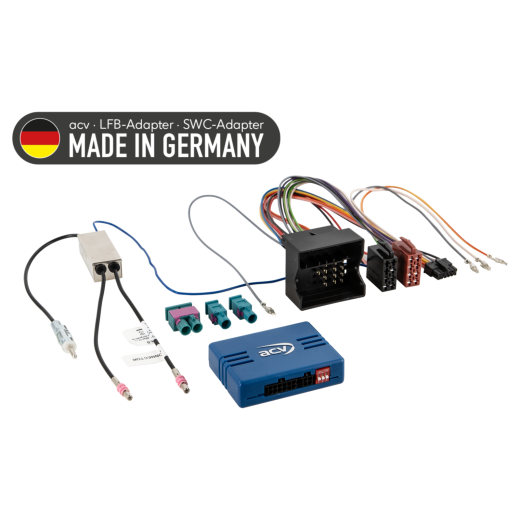

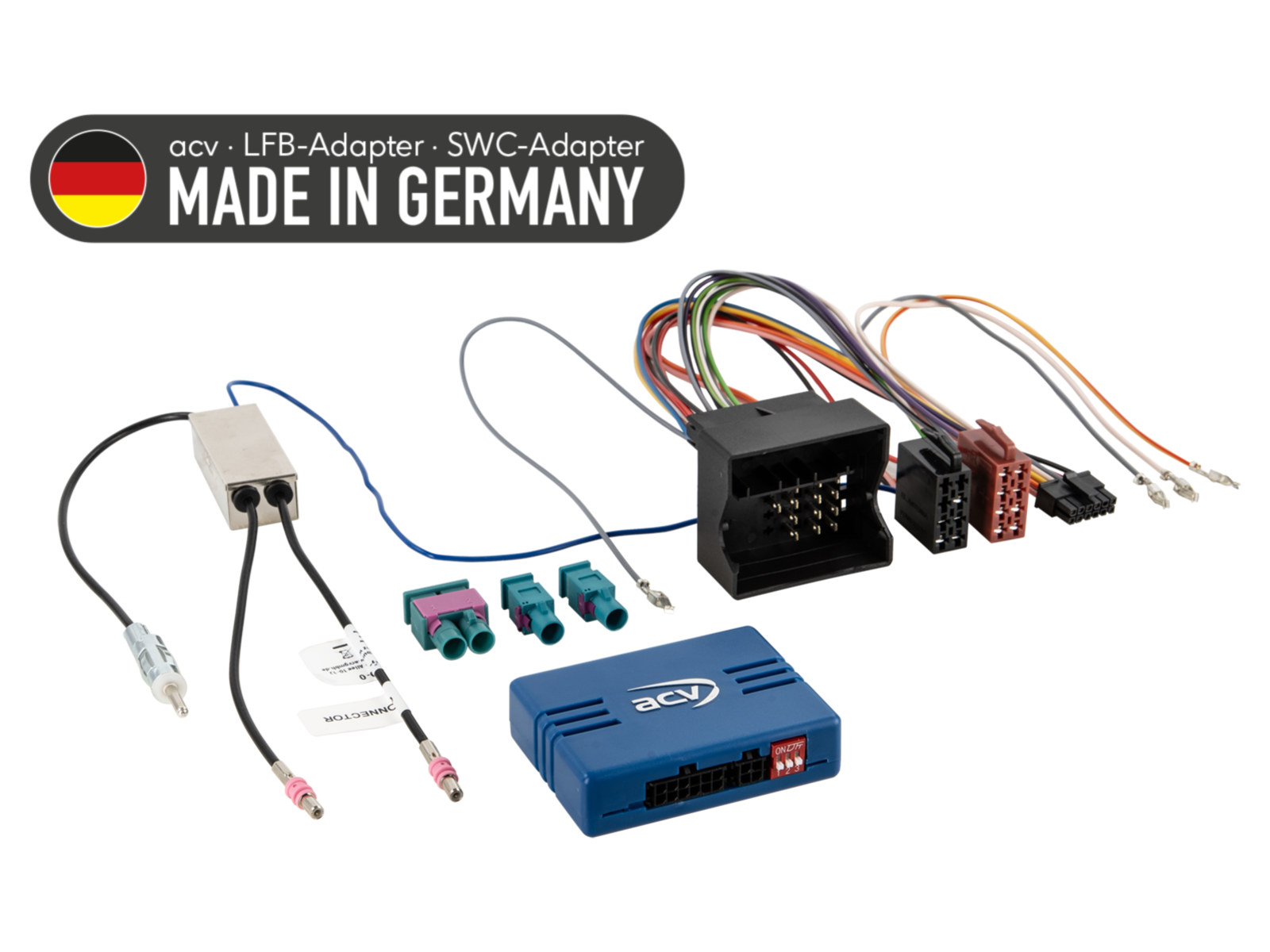

Adaptér ovládání tlačítek na volantu pro Audi / Seat / Skoda / VW ACV SWC 42A-1324-017-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Audi A1 [8X] (07/2010 -> 04/2018) - vozidla s Chorus OEM jednotkou s monochromatickým displejem.
Audi A3 [8P] (05/2003 -> 04/2005) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi A3 [8P] (10/2004 -> 04/2013) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi A4 B6 [8E] (11/2000 -> 10/2005) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi A4 B7 [8E] (11/2004 -> 02/2009) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi A5 [8T/8F] (06/2007 -> 10/2011) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi A6 [C5/B4] (05/2001 -> 03/2006) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi Q3 [8U] (10/2011 -> 11/2014) - vozidla s Chorus OEM jednotkou s monochromatickým displejem.
Audi Q3 [8U] (02/2015 -> 06/2018) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi Q5 [8R] (09/2008 -> 05/2012) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi Q5 [8R] (09/2012 -> 01/2017) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi R8 [42] (04/2007 -> 05/2015) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Audi TT [8J] (04/2006 -> 04/2010) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem CAN aktivace.
Audi TT [8J] (08/2010 -> 03/2014) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem CAN aktivace.

Seat Alhambra [7N] (10/2010 -> 04/2015) - původní OEM autorádio.
Seat Altea [5P] (06/2004 -> 03/2009) - původní OEM autorádio.
Seat Altea [5P] (04/2009 -> 07/2015) - původní OEM autorádio.
Seat Exeo [3R] (03/2009 -> 05/2013) - vozidla s 2-DIN OEM zařízením a OEM audiosystémem položka: 13-1424-25.
Seat Ibiza [6J] (06/2008 -> 02/2012) - původní OEM autorádio.
Seat Ibiza [6J] (03/2012 -> 06/2015) - původní OEM autorádio.
Seat Leon [1P] (09/2005 -> 03/2009) - původní OEM autorádio.
Seat Leon [1P] (04/2009 -> 11/2012) - původní OEM autorádio.
Seat Mii [AA] (12/2011 -> 06/2019) - vozidla bez OEM audiosystému.
Seat Toledo [5P] (01/2005 -> 10/2009) - původní OEM autorádio.
Seat Toledo [NH] (03/2013 -> 05/2015) - původní OEM autorádio.

Škoda Citigo [AA] (06/2012 -> 05/2017) - vozidla bez OEM audiosystému.
Škoda Fabia [5J] (03/2007 -> 04/2010) - původní OEM autorádio.
Škoda Fabia [5J] (06/2010 -> 06/2014) - původní OEM autorádio.
Škoda Octavia [1Z] (06/2004 -> 05/2009) - původní OEM autorádio.
Škoda Octavia [1Z] (01/2009 -> 03/2013) - původní OEM autorádio.
Škoda Rapid [NH] (10/2012 -> 04/2015) - původní OEM autorádio.
Škoda Roomster [5J] (09/2006 -> 04/2010) - původní OEM autorádio.
Škoda Roomster [5J] (06/2010 -> 02/2015) - původní OEM autorádio.
Škoda Superb [3T] (07/2008 -> 05/2013) - původní OEM autorádio.
Škoda Superb [3T] (06/2013 -> 05/2015) - původní OEM autorádio.
Škoda Yeti [5L] (08/2009 -> 10/2013) - původní OEM autorádio.

VW Amarok [2H] (07/2010 -> 08/2016) - původní OEM autorádio.
VW Beetle [16] (11/2011 -> 06/2016) - původní OEM autorádio.
VW Caddy III [2K] (10/2003 -> 08/2010) - původní OEM autorádio.
VW Caddy III [2K] (09/2010 -> 04/2015) - původní OEM autorádio.
VW Caddy IV [DU] (06/2015 -> 09/2020) - vozidla s Composition Audio MIB Entry OEM jednotkou s předním AUX/SD/USB.
VW Caravelle [7H] (10/2004 -> 09/2009) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW Caravelle [7H] (09/2009 -> 05/2015) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW CC [3C/35] (06/2008 -> 11/2011) - původní OEM autorádio.
VW CC [3C/35] (02/2012 -> 08/2016) - původní OEM autorádio.
VW Eos [1F] (05/2006 -> 10/2010) - původní OEM autorádio.
VW Eos [1F] (10/2010 -> 04/2015) - původní OEM autorádio.
VW Fox [5Z] (04/2005 -> 06/2011) - původní OEM autorádio.
VW Golf V [1K] (11/2003 -> 09/2008) - původní OEM autorádio.
VW Golf V [1KM] (06/2007 -> 10/2009) - původní OEM autorádio.
VW Golf V Plus [1KP] (01/2005 -> 02/2009) - původní OEM autorádio.
VW Golf VI [1K] (11/2008 -> 09/2012) - původní OEM autorádio.
VW Golf VI [1KM] (11/2009 -> 04/2013) - původní OEM autorádio.
VW Golf VI [1K] (06/2011 -> 07/2016) - původní OEM autorádio.
VW Golf VI Plus [1KP] (03/2009 -> 01/2014) - původní OEM autorádio.
VW Jetta III [1K5/1KM] (09/2005 -> 10/2010) - původní OEM autorádio.
VW Jetta IV [162] (01/2011 -> 08/2014) - původní OEM autorádio.
VW Multivan [7H] (10/2004 -> 09/2009) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW Multivan [7H] (09/2009 -> 05/2015) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW Passat B6 [3C2] (11/2005 -> 07/2010) - původní OEM autorádio.
VW Passat B6 [3C5] (08/2005 -> 07/2010) - původní OEM autorádio.
VW Passat B7 [3C/362] (11/2010 -> 10/2014) - původní OEM autorádio.
VW Phaeton [3D] (05/2007 -> 05/2010) - původní OEM autorádio.
VW Polo IV [9N] (03/2005 -> 03/2009) - původní OEM autorádio.
VW Polo V [6R] (06/2009 -> 01/2014) - původní OEM autorádio.
VW Scirocco III [13] (08/2008 -> 04/2014) - původní OEM autorádio.
VW Sharan II [7N] (08/2010 -> 04/2015) - původní OEM autorádio.
VW T5 Transporter [7H] (08/2003 -> 09/2009) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW T5 Transporter [7H] (09/2009 -> 05/2015) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW T6 [7HC] (07/2015 -> 08/2019) - vozidla s Composition Audio MIB Entry OEM jednotkou s předním AUX/SD/USB.
VW Tiguan I [5N] (10/2007 -> 02/2011) - původní OEM autorádio.
VW Tiguan I [5N] (06/2011 -> 04/2016) - původní OEM autorádio.
VW Touareg I [7L] (06/2003 -> 11/2006) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW Touareg I [7L] (11/2006 -> 02/2010) - vozidla s OEM audiosystémem položka: 13-1424-26.
VW Touran [1T] (01/2003 -> 09/2006) - původní OEM autorádio.
VW Touran [1T] (11/2006 -> 04/2010) - původní OEM autorádio.
VW Touran [1T] (08/2010 -> 04/2015) - původní OEM autorádio.
VW UP! [AA] (12/2011 -> 06/2016) - vozidla bez OEM audiosystému.

CAN Bus informace

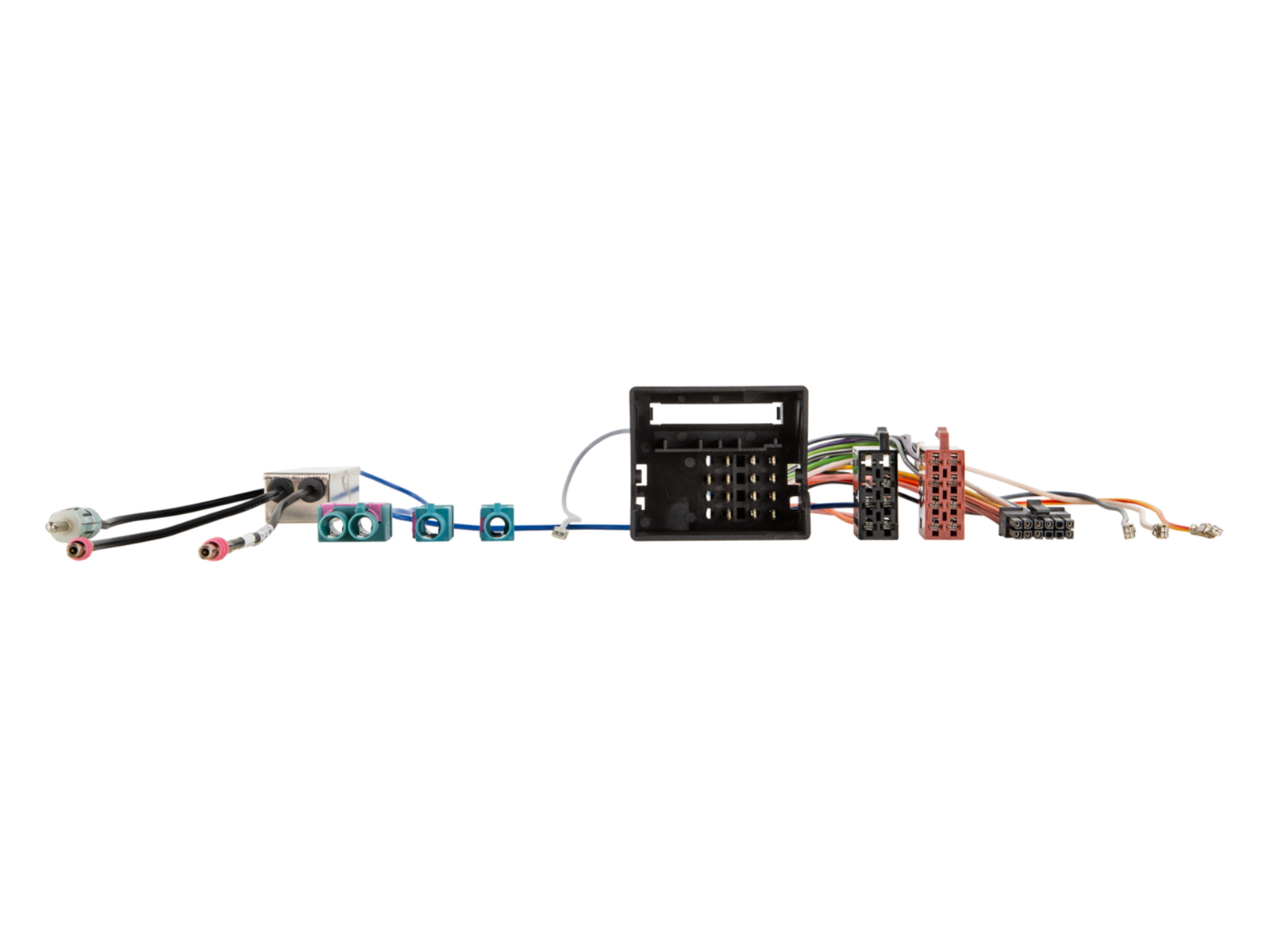

Konektory a napájení:

Konektor: 40pinový Quadlock VAG (položka: 42cx25).
Anténa: OEM Fakra (f) – DIN (m) adaptér.

Nastavení:

Zkontrolujte DIP přepínače na aftermarket hlavní jednotce (HU).
CAN Bus aktivace OEM audiosystému je podporována.

Speciální případy:

VW s OEM systémem DynAudio: +12 V REMOTE zesilovače komora D(A) pin 11 (před připojením ověřte měřením).
Vozidla bez 52pinového Quadlock konektoru nejsou podporována.
Audi bez systému MMI.

Vozidla s OEM audiosystémem – doporučené adaptéry:

Audi / Seat Exeo: Quadlock Amp 2/4 kanál Cinch (položka: 42a-1321-002), Quadlock Amp 2/4 kanál Pro (položka: 42a-1321-006), Aktivní systémový adaptér Audi/VW Quadlock MQS (položka: 13-1424-25).
VW T5 / Touareg / Caravelle / Multivan: Aktivní systémový adaptér VW T5/Touareg Quadlock MQS (položka: 13-1424-26).

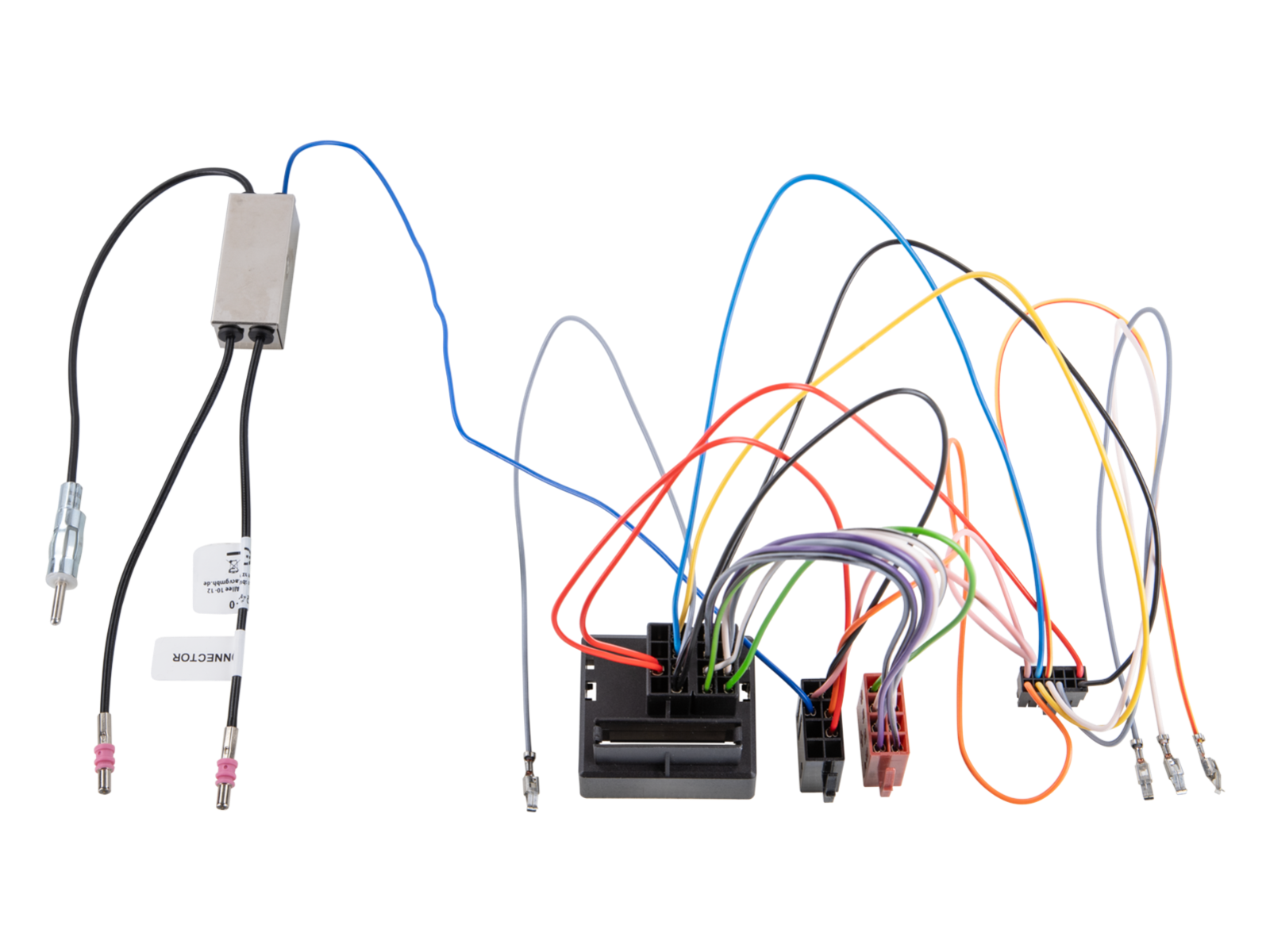

Dostupné signály z rozhraní:

Růžový: +12 V zapalování svorka 15 (max. 1,5 A).
Oranžový: +12 V osvětlení svorka 58 (max. 0,1 A).
Bílý: +12 V couvací signál (max. 1,5 A).
Žlutý/zelený, žlutý/červený: rychlostní impuls.
Šedý: bez funkce rozhraní.
Šedý: 40pin Quadlock pin 11 +12 V AMP Remote pro DynAudio OEM systém.

Diagnostická LED indikace:

Modré blikání: probíhá vyhledávání CAN Bus.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec a další (multilead řešení).
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původním OEM autorádiem.
Demontáž OEM jednotky provádějte bez napětí.
Zkontrolujte všechny propoje rozhraní bez napětí.

Připojení a pořadí zapojení

Veškeré nastavení a konfigurace provádějte bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu rádia.
Připojte kabel podle návodu k aftermarket rádiu.
Připojte ostatní vodiče dle návodu k zařízení.
Hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní podle pokynů v popisu a BDA.
Nakonfigurujte aftermarket rádio pro funkce SWC, kameru, handsfree, napájení antény apod.
Proveďte test funkce ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu

Změny provádějte bez napětí.
Po změně postupujte podle kroků 5–8 výše.

V případě poruchy rozhraní nebo systému vozidla

Vraťte do vozu původní OEM jednotku.
Zapněte OEM jednotku.
Počkejte na uspání CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Po uspání CAN Bus postupujte podle kroků 5–8 výše.

Při úpravách zapojení nebo vedení kabeláže

Úpravy smí provádět pouze odborně vyškolený personál.
Před zapojením ověřte soulad s požadavky výrobce a vliv na záruku.
Před zapojením ověřte funkci měřením a podle schématu vozidla.
Úpravy provádíte na vlastní riziko bez záruky funkčnosti.
Úpravy provádíte bez záruky na případné poškození vozidla, zařízení či rozhraní.
Úpravy na předem osazené kabeláži mohou zrušit záruku produktu.
