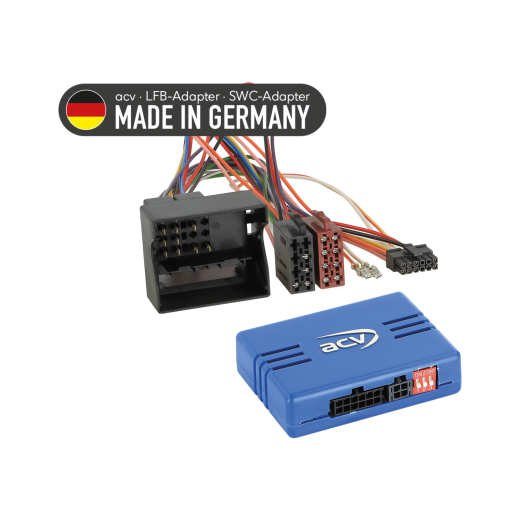

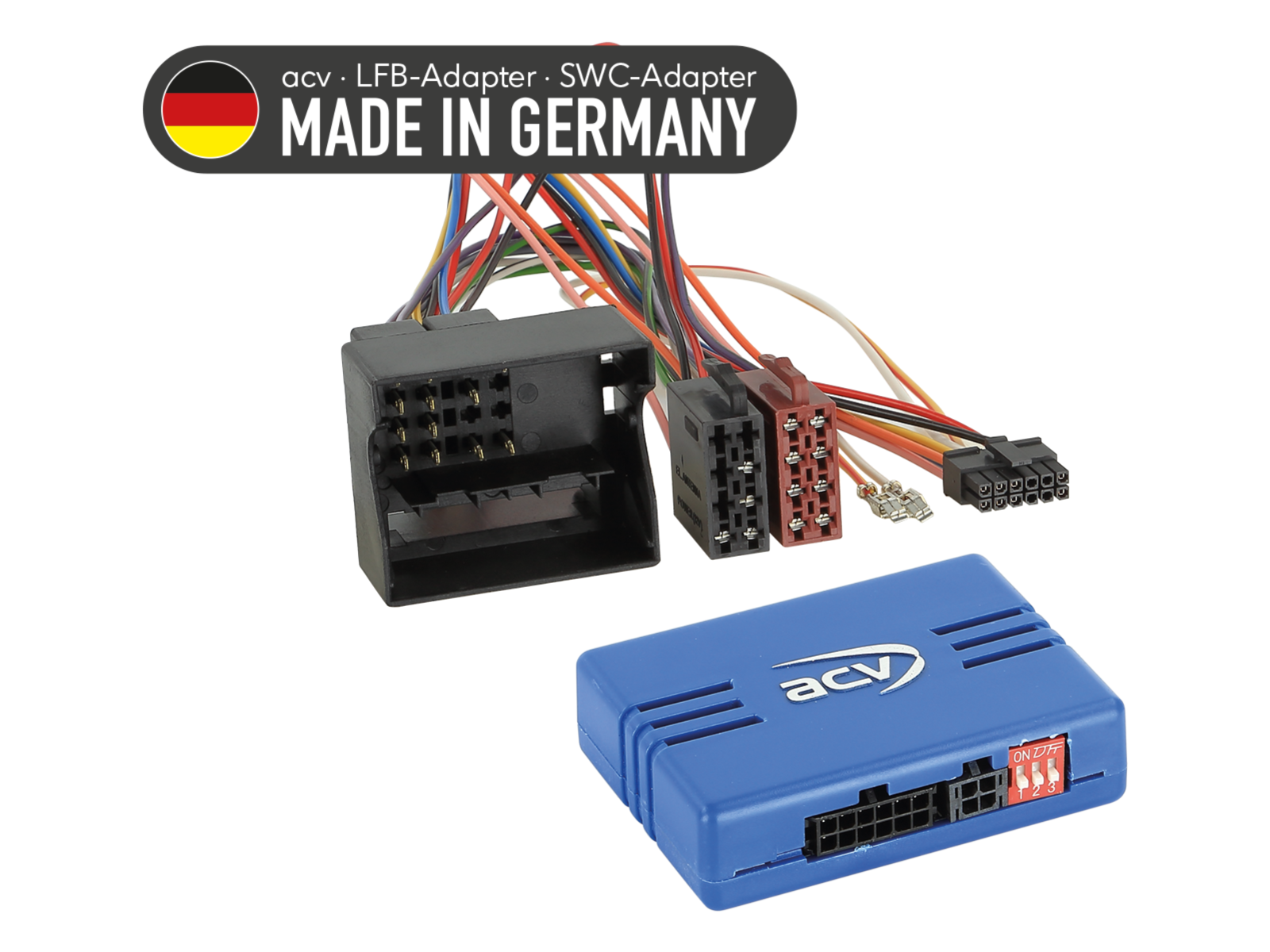

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0

Přidat do oblíbenýchOdstranit z oblíbených

adaptér na volant pro Citroën Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Nemo (08->15), Spacetourer (16->24), Xsara Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 308 (07->15), 407 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveller (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
Více o produktu

Pomůžeme vám s nákupem

Využijte naši poradnu
Zboží nám můžete vrátit do 14 dnů
Vyzkoušejte si produkt u nás na prodejně

Popis a parametry
Komentáře0
Hodnocení0
Kategorie

Adaptér ovládání tlačítek na volantu pro Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

Citroën Berlingo (7) (06/2008 -> 03/2012) - původní autorádio OEM.
Citroën Berlingo (7) (04/2012 -> 05/2015) - původní autorádio OEM.
Citroën Berlingo (7) (06/2015 -> 06/2018) - původní autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - původní autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Citroën C3 (S) (01/2010 -> 03/2013) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Citroën C3 (S) (04/2013 -> 01/2017) - původní autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - původní autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - původní autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012) - původní autorádio OEM.
Citroën C8 (E) (07/2012 -> 06/2014) - původní autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Citroën Jumpy (V) (02/2007 -> 05/2016) - původní autorádio OEM.
Citroën Jumpy (V) (09/2016 -> 01/2024) - původní autorádio OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - původní autorádio OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - původní autorádio OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - původní autorádio OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - původní autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024) - původní autorádio OEM.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - původní autorádio OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Peugeot 207 (W) (06/2009 -> 07/2015) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Peugeot 208 (C) (04/2012 -> 04/2015) - původní autorádio OEM. Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem, nastavení vozidla není podporováno.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - původní autorádio OEM.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - původní autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - původní autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - původní autorádio OEM.
Peugeot 607 (9) (10/2004 -> 04/2009) - původní autorádio OEM.
Peugeot 807 (E) (07/2002 -> 02/2008) - původní autorádio OEM.
Peugeot 807 (E) (02/2008 -> 06/2014) - původní autorádio OEM.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - původní autorádio OEM.
Peugeot 5008 (O) (10/2009 -> 10/2013) - původní autorádio OEM.
Peugeot Bipper (A) (12/2007 -> 12/2015) - původní autorádio OEM.
Peugeot Expert (X) (02/2007 -> 08/2016) - původní autorádio OEM.
Peugeot Expert (X) (03/2016 -> 2023) - původní autorádio OEM.
Peugeot Partner (7) (05/2008 -> 03/2012) - původní autorádio OEM.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - původní autorádio OEM.
Peugeot Traveller (03/2016 -> 2023) - původní autorádio OEM.

Toyota Proace (03/2013 -> 08/2016) - původní autorádio OEM.
Toyota Proace (V) (03/2016 -> 04/2024) - původní autorádio OEM.
Toyota Proace Verso (V) (03/2016 -> 04/2024) - původní autorádio OEM.

CAN Bus informace

Konektory a napájení:

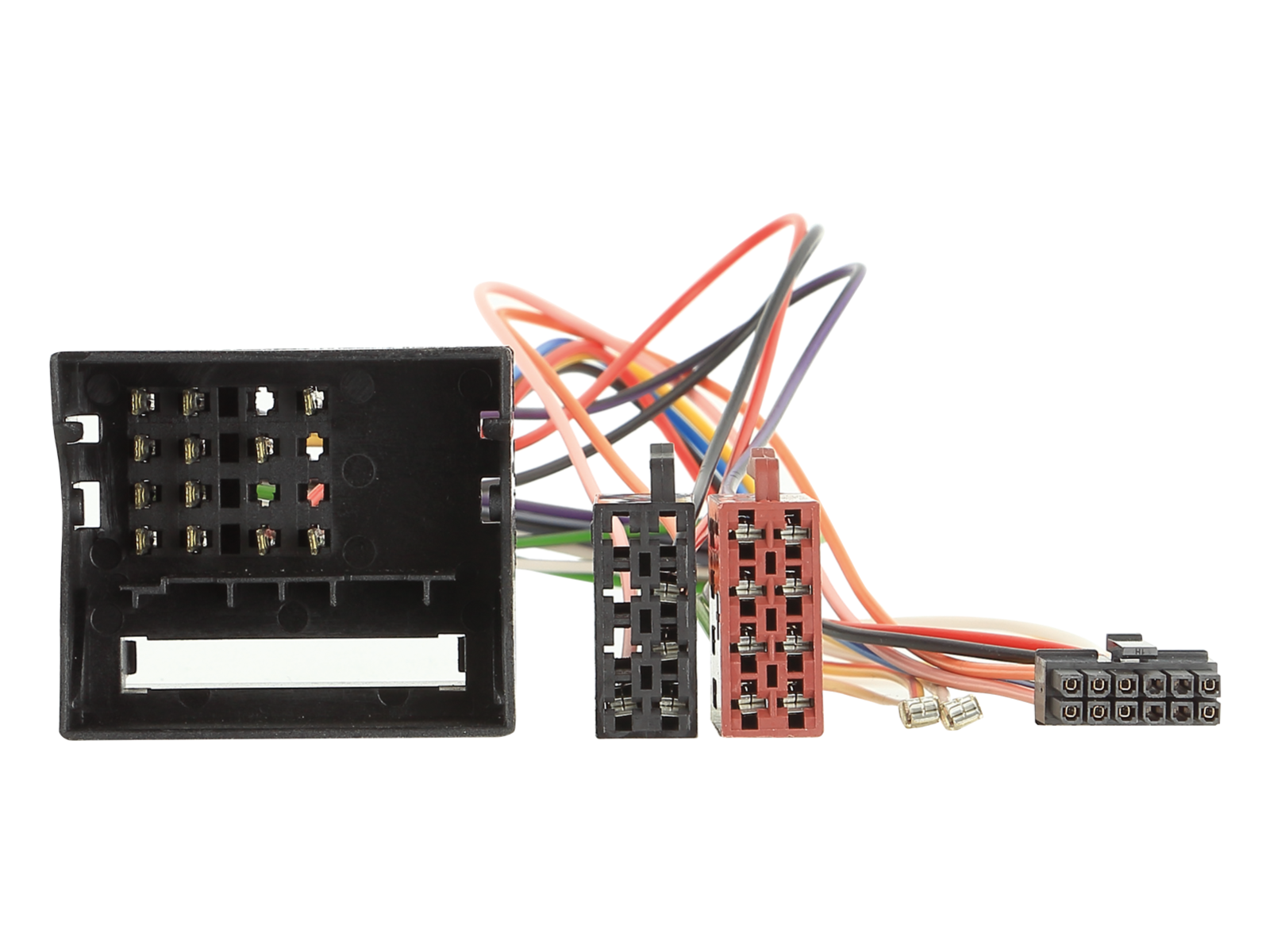

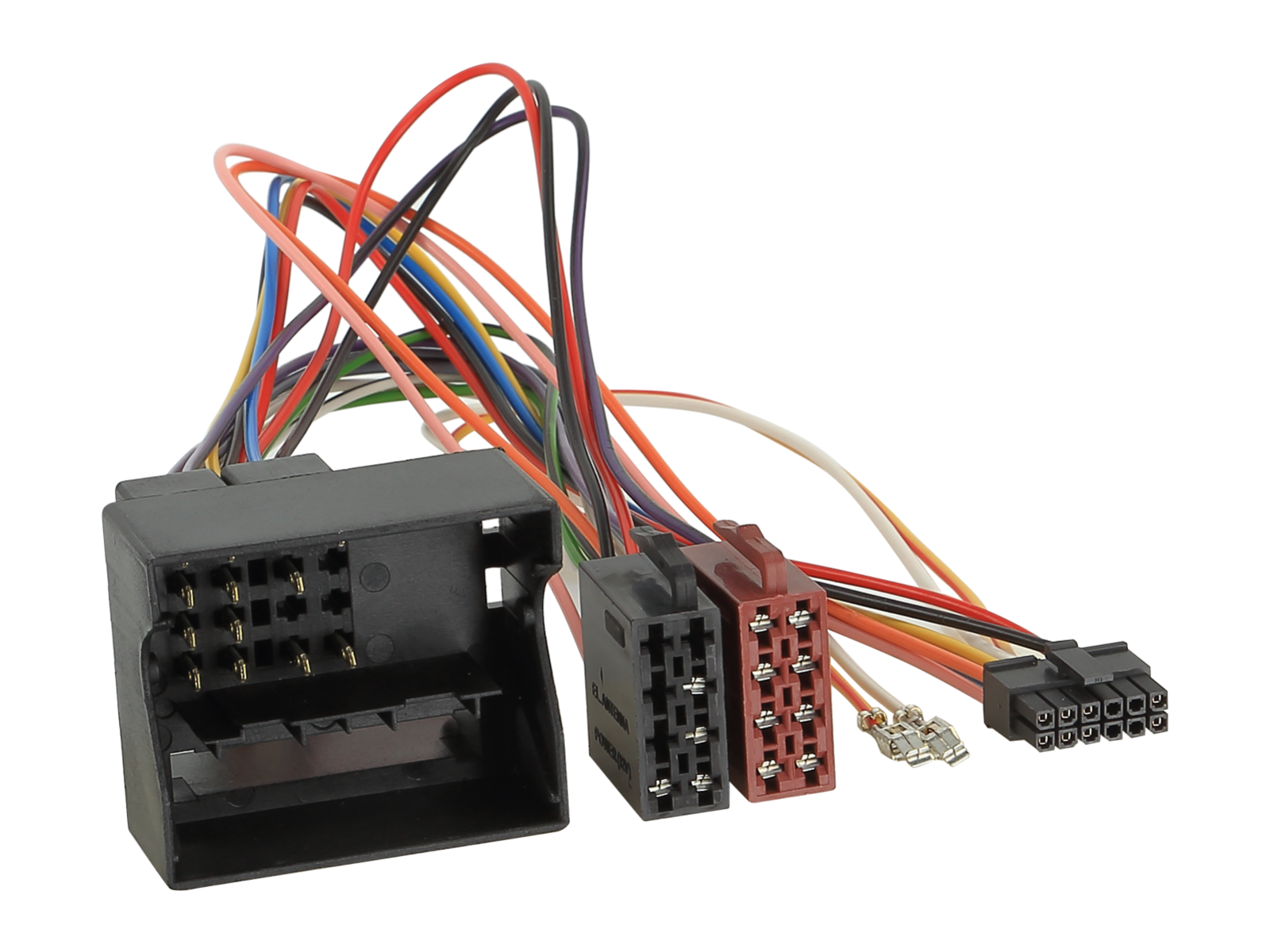

Konektor: 40 Pin Quadlock PSA (položka: 42cx30).

Nastavení:

Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

Vozidla s Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM HU s ovladačem hlasitosti.
Vozidla s Clarion MQ-RD6 OEM HU monochrome display a centrálním otočným ovladačem.
Vozidla s Continental RD45 OEM HU s otočným ovladačem.
Vozidla bez Bosch OEM HU.
Vozidla bez Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Nav s ovladačem hlasitosti.
Vozidla bez OEM JBL zesilovače.
Vozidla s PDC.

Další poznámky:

Nastavení vozidla přes SWC podporováno (viz manuál).
Vozidla s ECO-mode: +12 V stálý proud (svorka 30).
Vozidla s PDC: adaptér SWC CAN Bus speaker 42a/42cx PDC (položka: 42cxpdc).
Vozidla s tlačítkem PDC: nutná aktivace přehrávání PDC zvuku.

Diagnostická LED indikace:

Modré blikání: vyhledávání CAN Bus signálu.
Modré svícení: CAN Bus aktivní.
Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
Odpojte originální rádio (OEM HU) bez napětí.
Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny - bez napětí.

Připojení a pořadí zapojení:

Zkontrolujte nastavení a HW konfiguraci rozhraní - bez napětí.
Zkontrolujte konfiguraci připojovacího kabelu k HU - bez napětí.
Připojte kabel k HU dle návodu k aftermarket zařízení.
Připojte ostatní vodiče dle návodu k zařízení.
Propojte celou instalaci s vozidlem - hlavní napájecí spoj připojte jako poslední.
Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

Veškeré změny provádějte bez napětí.
Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

Znovu nainstalujte originální OEM HU.
Spusťte originální jednotku.
Vyvolejte vypnutí CAN Bus systému.
Zkontrolujte HW konfiguraci rozhraní.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

Zapojení a úpravy smí provádět pouze odborně proškolený personál.
Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
