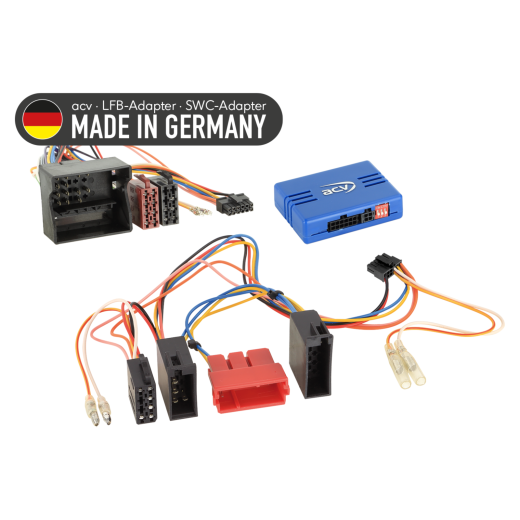

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW ACV SWC 42A-1190-00C

Buďte první, kdo ohodnotí produkt
adaptér na volant pro Mercedes A-class (C169/W169) (10/04->04/08, 06/08->06/12), B-class (T245) (07/05->04/08, 04/08->09/11), C-class (W203) (03/00->01/05), C-class (CL203/S203/W203) (02/04->09/07), C-class (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-class (CL203) (06/08->02/11), CLK-class (C208) (07/99->03/03), CLK-class (C209) (03/02->05/05), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (W210) (06/99->12/02), E-class (S211/W211) (03/08->01/09), E-class (A212/C212/S212/W204) (02/09->03/13), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09, 05/09->07/12), M-class (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-class (W251) (09/05->05/07, 05/07->05/10), SL-class (R230) (08/01->02/06), SLK-class (R171) (04/08->03/11), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (06/18->12/20, 11/19->24), Vito/Viano (W639) (04/06->08/10, 09/10->03/14), Vito (W447) (10/14->02/19, 05/19->01/24), Smart For Four (W454) (01/04->04/07), VW Crafter I (2EC/2EK/2F) (03/06->07/11, 07/11->11/16)
Více o produktu
2.590 Kč
Katalogové číslo: 42A-1190-00C
Skladem za 1–4 týdnyHlídací pes
Registrujte se do Ahifi clubu a získejte spoustu výhod!
Pomůžeme vám s nákupem
  • Využijte naši poradnu
  • Zboží nám můžete vrátit do 14 dnů
  • Vyzkoušejte si produkt u nás na prodejně

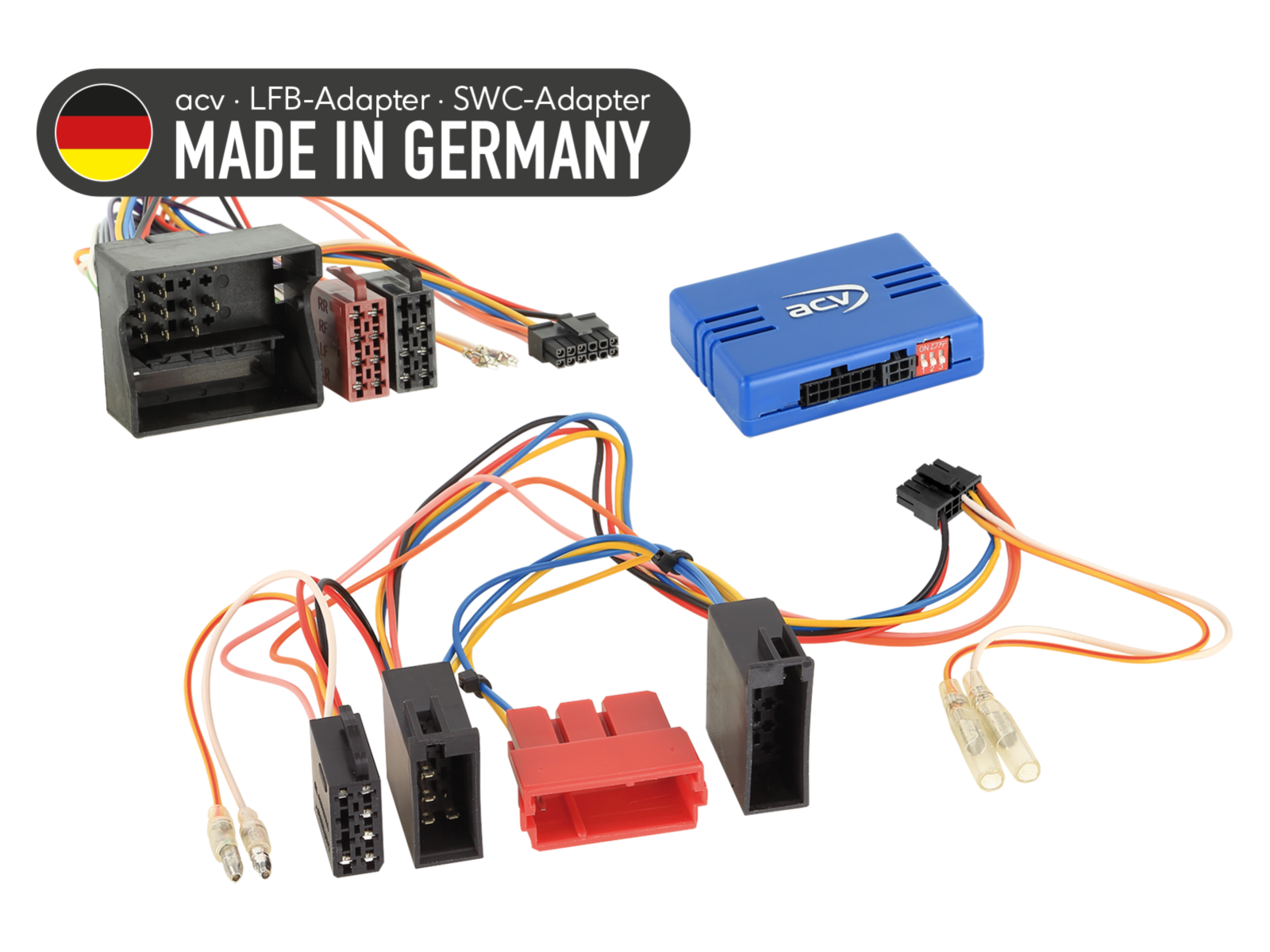

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW ACV SWC 42A-1190-00C

Adaptér ovládání tlačítek na volantu pro Mercedes-Benz / Smart / VW 42A-1190-00C

Zachovejte původní funkce ovládání autorádia z volantu při výměně originálního rádia za aftermarketovou jednotku. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nově instalovaného autorádia může dojít k omezení nebo nahrazení některých funkcí jinými. Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak technicky, tak vizuálně. Zkontrolujte, zda bylo původně nainstalováno některé z uvedených OEM autorádií. Před finální montáží ověřte funkčnost vozidla, nastavení systému a správné fungování ovládání z volantu (SWC).

Určeno pro automobily

  • Mercedes A-class C169 W169 2004 -> 2008 - původní autorádio Audio 5/10.
  • Mercedes A-class C169 W169 2008 -> 2012 - původní autorádio Audio 5/10.
  • Mercedes B-class T245 2005 -> 2008 - původní autorádio Audio 5/10.
  • Mercedes B-class T245 2008 -> 2011 - původní autorádio Audio 5/10.
  • Mercedes C-class CL203 S203 W203 2004 -> 2007 - původní autorádio Audio 20/30.
  • Mercedes C-class C204 S204 W204 2007 -> 2011 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
  • Mercedes C-class C204 S204 W204 2011 -> 2015 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
  • Mercedes Citan 420 W420 2021 -> 2023 - původní autorádio Browse 1-DIN.
  • Mercedes CLC-class CL203 2008 -> 2011 - původní autorádio Audio 20/30.
  • Mercedes CLK-class C208 1999 -> 2003 - původní autorádio Audio 10.
  • Mercedes CLK-class C209 2002 -> 2005 - původní autorádio Audio 20.
  • Mercedes CLK-class W209 2005 -> 2010 - původní autorádio Audio 20/30.
  • Mercedes CLS-class C219 2008 -> 2010 - původní autorádio Audio 20/30.
  • Mercedes E-class W210 1999 -> 2002 - původní autorádio Audio 10/30.
  • Mercedes E-class S211 W211 2008 -> 2009 - původní autorádio Audio 20/30.
  • Mercedes E-class A212 C212 S212 W204 2009 -> 2013 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.
  • Mercedes G-class W463 2007 -> 2008 - původní autorádio Audio 20/30.
  • Mercedes G-class W164 2008 -> 2012 - původní autorádio Audio 20/30/50/Comand NTG 2/2.5.
  • Mercedes GL-class X164 2006 -> 2009 - původní autorádio Audio 20/30.
  • Mercedes GL-class X164 2009 -> 2012 - původní autorádio Audio 20/30.
  • Mercedes M-class W164 2005 -> 2008 - původní autorádio Audio 20/30.
  • Mercedes M-class W164 2008 -> 2011 - původní autorádio Audio 20/30.
  • Mercedes ML W164 2005 -> 2008 - původní autorádio Audio 20/30.
  • Mercedes ML W164 2008 -> 2011 - původní autorádio Audio 20/30.
  • Mercedes R-class W251 2005 -> 2007 - původní autorádio Audio 20/30.
  • Mercedes R-class W251 2007 -> 2010 - původní autorádio Audio 20/30.
  • Mercedes SL-class R230 2001 -> 2006 - původní autorádio Audio 20/30.
  • Mercedes SLK-class R171 2008 -> 2011 - původní autorádio Audio 20/30.
  • Mercedes SLR C199 2003 -> 2009 - původní autorádio Audio 20/30.
  • Mercedes Sprinter W906 2006 -> 2013 - původní autorádio Audio 10/15/30.
  • Mercedes Sprinter W906 2013 -> 2018 - původní autorádio Audio 10/15/30.
  • Mercedes Sprinter W907 W910 2018 -> 2020 - původní autorádio Audio 10/15/30. Pouze funkce ovládání hlasitosti.
  • Mercedes Sprinter W907 W910 2019 -> 2024 - původní autorádio Audio 10/15/30. Pouze funkce ovládání hlasitosti.
  • Mercedes Vito/Viano W639 2003 -> 2010 - původní autorádio Audio 10/15.
  • Mercedes Vito/Viano W639 2010 -> 2014 - původní autorádio Audio 10/15.
  • Mercedes Vito W447 2014 -> 2019 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30. Pouze funkce ovládání hlasitosti.
  • Mercedes Vito W447 2019 -> 2024 - původní autorádio Audio 10/15/30/40. Vozidla s funkcí +12V odpojení stálého proudu svorka 30. Pouze funkce ovládání hlasitosti.
  • Smart For Four W454 2004 -> 2007 - původní autorádio Comand.
  • VW Crafter I 2EC 2EK 2F 2006 -> 2011 - původní autorádio RCD 2001.
  • VW Crafter I 2EC 2EK 2F 2011 -> 2016 - původní autorádio RCD 3002. Vozidla s funkcí +12V odpojení stálého proudu svorka 30.

CAN Bus informace

Konektory a napájení:

  • Konektor: 40pinový Quadlock Mercedes (položka: 42cx28).
  • Konektor: ISO / 10pin ISO / Mini ISO Mercedes (položka: 42cx26).

Nastavení:

  • Zkontrolujte DIP přepínače na aftermarket autorádiu (HU).

Kompatibilita s vozidly:

  • Vozidla s originálním rádiem Audio 5/10/20/30/40.
  • Vozidla s OEM navigacemi Audio 30 APS, Audio 50 APS, Comand NTG 2/2.5.
  • Vozidla s Browse 1-DIN (Citan, Sprinter).

Vozidla s OEM zesilovačem:

  • Vyžadován aktivní adaptér systému podle typu (MOST na RCA, ISO na ISO).

Diagnostická LED indikace:

  • Modré blikání: probíhá vyhledávání CAN Bus signálu.
  • Modré svícení: CAN Bus aktivní.
  • Červené svícení: aktivní +12 V zapalovací proud.

Důležité doplňující informace

  • Určeno pro aftermarket autorádia Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
  • K plné aktivaci adaptéru je nutné objednat propojovací kabel pro konkrétní značku autorádia.

Obecné pokyny k instalaci

Ověření před montáží:

  1. Zkontrolujte všechny funkce ovládání a nastavení vozidla s původní OEM hlavní jednotkou.
  2. Odpojte originální rádio (OEM HU) bez napětí.
  3. Zkontrolujte všechny propoje rozhraní (interface), zda jsou správně připojeny – bez napětí.

Připojení a pořadí zapojení:

  1. Zkontrolujte nastavení a HW konfiguraci rozhraní – bez napětí.
  2. Zkontrolujte konfiguraci připojovacího kabelu k HU – bez napětí.
  3. Připojte kabel k HU dle návodu k aftermarket zařízení.
  4. Připojte ostatní vodiče dle návodu k zařízení.
  5. Propojte celou instalaci s vozidlem – hlavní napájecí spoj připojte jako poslední.
  6. Proveďte softwarovou konfiguraci rozhraní dle pokynů v popisu produktu nebo návodu.
  7. Nakonfigurujte aftermarket HU (např. ovládání z volantu, kamera, handsfree, napájení antény).
  8. Proveďte funkční test ovládání z volantu a komunikace s vozidlem.

Změna konfigurace rozhraní a HU kabelu:

  • Veškeré změny provádějte bez napětí.
  • Opakujte kroky 5 až 8 uvedené výše.

V případě poruchy rozhraní nebo systému vozidla:

  • Znovu nainstalujte originální OEM HU.
  • Spusťte originální jednotku.
  • Vyvolejte vypnutí CAN Bus systému.
  • Zkontrolujte HW konfiguraci rozhraní.
  • Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené výše.

Při úpravách zapojení nebo vedení kabeláže:

  • Zapojení a úpravy smí provádět pouze odborně proškolený personál.
  • Veškeré změny musí být před zapojením ověřeny z hlediska schválení výrobcem nebo vlivu na záruku vozidla.
  • Všechny úpravy musí být před zapojením ověřeny měřením a porovnáním se schématem zapojení vozidla.
  • Úpravy provádíte na vlastní odpovědnost, bez záruky na funkčnost.
  • Úpravy jsou prováděny na vlastní riziko, bez garance vyloučení poškození vozidla, zařízení nebo rozhraní.
  • Úpravy předem osazené kabeláže mohou vést ke ztrátě záruky produktu.
Katalogové číslo42A-1190-00C
ZnačkaACV
OdkazyOficiální webová prezentace
